Návrhové tabuľky pre oceľové konštrukcie podľa Eurokódu 3

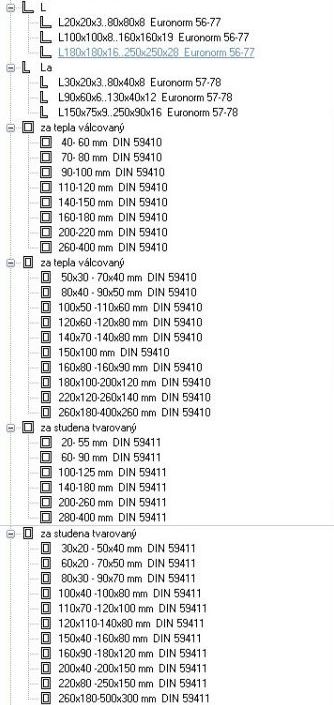

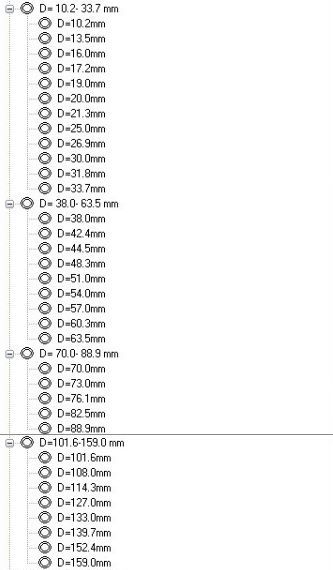

Tabuľky obsahujú všetky najpoužívanejšie európske, národne aj mimoeurópske valcované otvorené profily, za tepla a za studena valcované uzatvorené profily a rúry s ich rozmermi, prierezovými charakteristikami, klasifikáciou, odolnosťou prierezov a odolnosťou prútov vrátane vplyvu vzperu a klopenia. Hodnoty pre návrh sú stanovené postupmi podľa Eurokódu 3, STN EN 1993-1-1: 2006. Okrem toho sú k dispozícii tabuľky individuálnych zváraných profilov, ktoré môžu byť užívateľom zadávané, dopĺňané a menené.

Program SteelSections EC3 je k dispozícii v českej verzii.

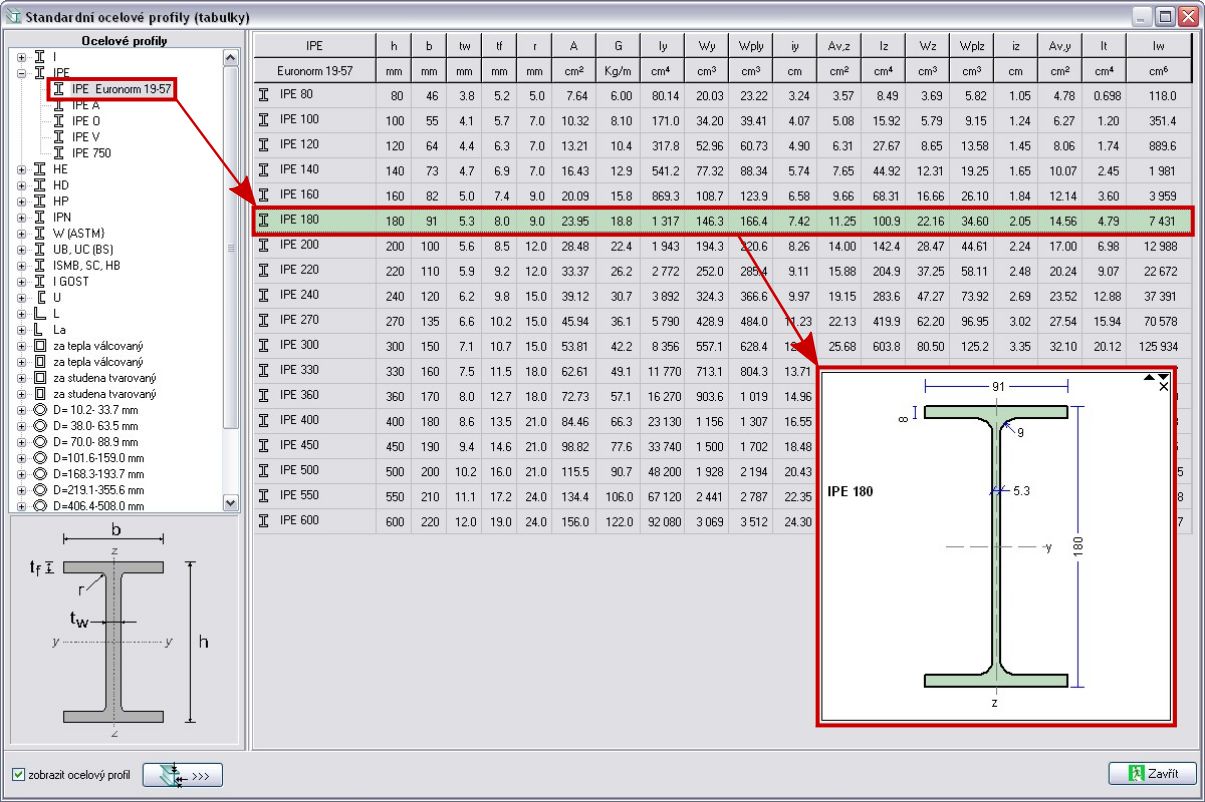

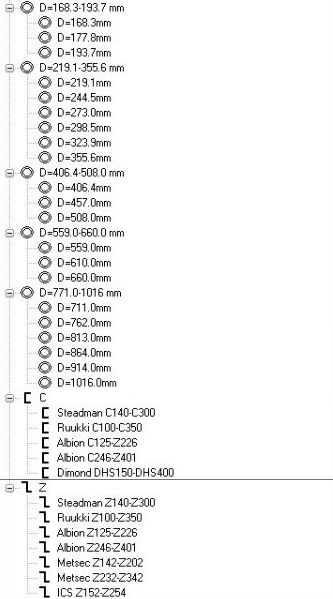

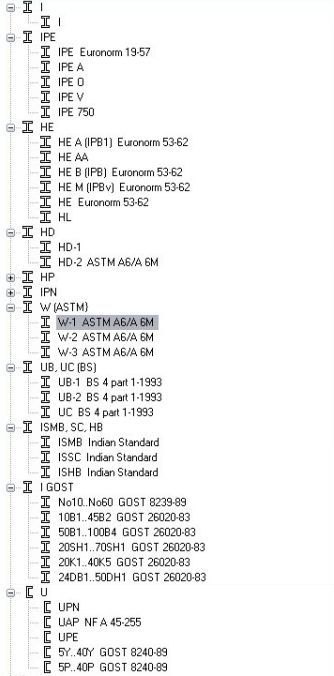

Vybraním typu profilu z roztváracieho zoznamu sa zobrazí tabuľka, ktorá obsahuje všetky veľkosti štandardných profilov tohto typu a pre každú z nich udáva rozmery prierezu a prierezové charakteristiky.

Užívateľ má kompletný prehľad o možnostiach voľby z daného sortimentu, na základe stanovených požiadaviek.

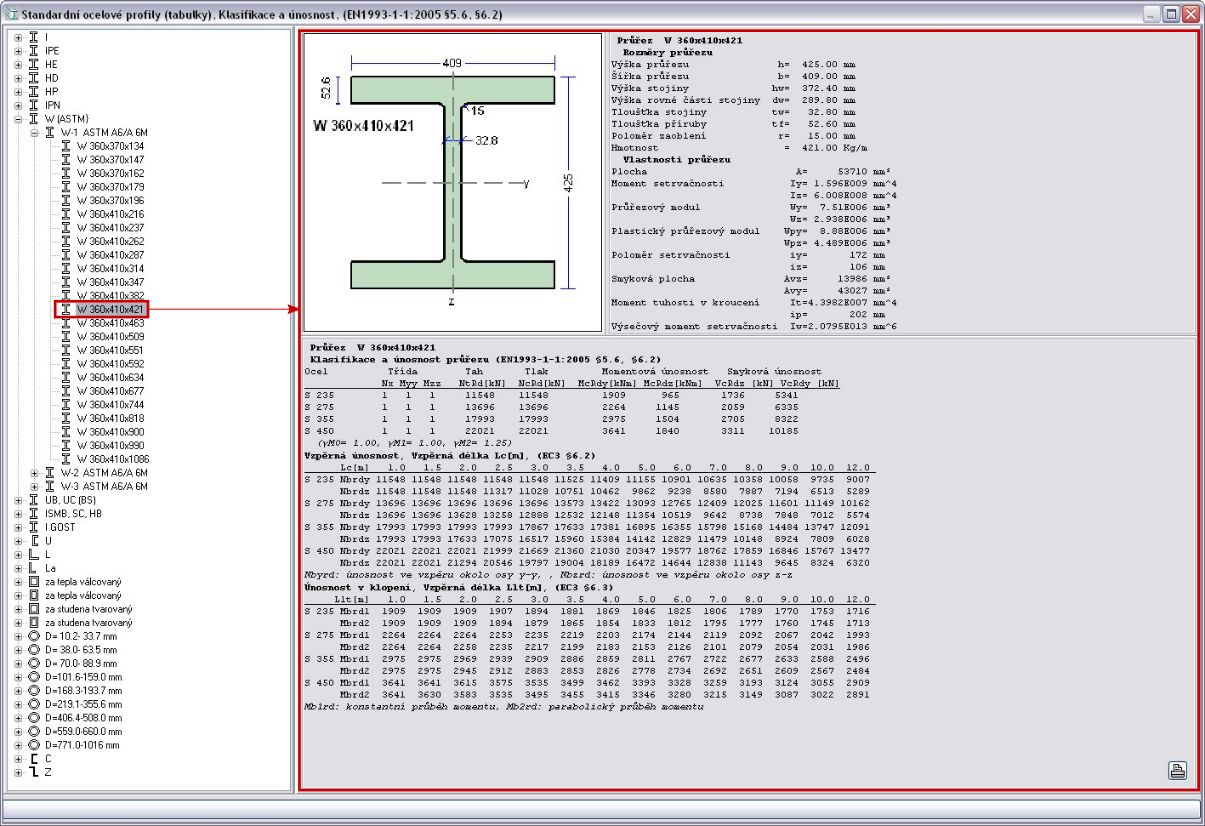

Pre každý vybraný profil je k dispozícii aj grafické zobrazenie v mierke.

Automatická aktivácia kalkulátora oceľových konštrukcií v programe FRAME2Dexpress.

Klasifikácia prierezov do príslušnej triedy prierezov (1 až 4) podľa STN EN 1993-1-1: 2006 čl. 5.5 pre stanovenie vplyvu lokálneho vydúvania na odolnosť a rotačnú kapacitu prierezov.

Odolnosť prierezov v tlaku, ohybe okolo osi y-y a z-z a šmyku podľa STN EN 1993-1-1:2006 čl. 6.2.

Vzperná odolnosť tlačených prútov pre rôzne vzperné dĺžky (Lc) podľa STN EN 1993-1-1:2006 čl. 6.3.1.

Odolnosť ohýbaných prútov pri klopení pre rôzne vzperné dĺžky pri klopení (Llt) podľa STN EN 1993-1-1: 2006 čl. 6.3.2.

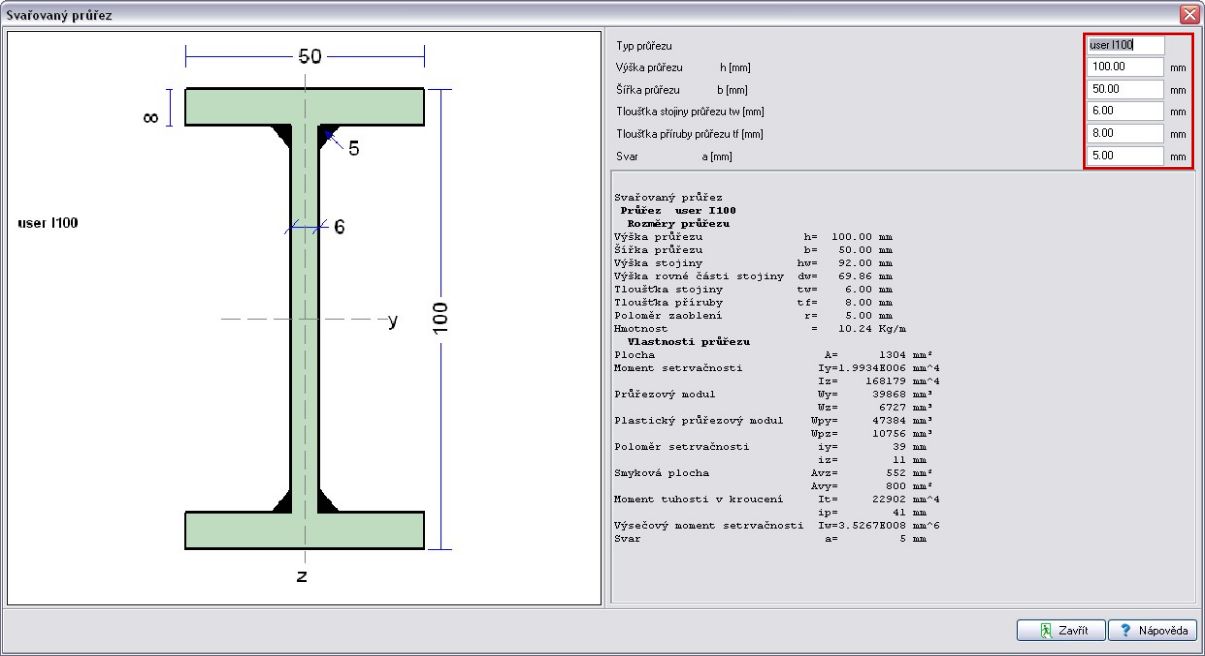

Rozmery zváraného prierezu zadáva užívateľ vo zvláštnom vstupnom okne.

Prierezové charakteristiky, odolnosť a parametre vzperu alebo klopenia sa dopočítavajú automaticky.

Pevnostnú triedu ocele môže užívateľ vybrať z obvyklého rozsahu.

Parciálny súčiniteľ spoľahlivosti materiálu γM môže byť zvolený užívateľom.

Príklad 1

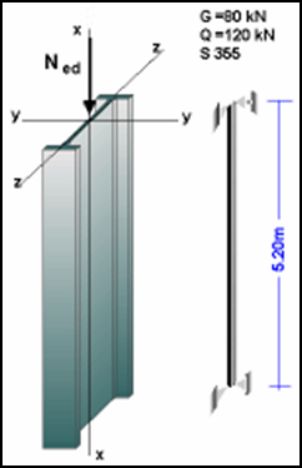

Oceľový stĺp dĺžky 5,20 m.

Osová sila od stáleho zaťaženia G = 80 kN, osová sila od premenného zaťaženia
Q = 120 kN.

Trieda ocele S 355.

Návrhová osová sila:
Ned = 1,35 x G + 1,50 x Q = 1,35 x 80 + 1,50 x 120 = 288 kN

Vzperné dĺžky: Lcy = 5,20 m, Lcz = 5,20 m

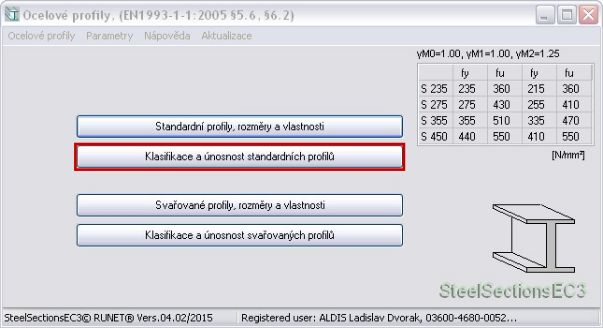

V hlavnom okne programu, zvolíme Klasifikace a únosnost standardních profilů.

Z roztváracieho zoznamu v ľavom paneli vyberieme profily typu HEA.

Kliknutím na + sa okamžite zobrazia všetky dostupné veľkosti profilu HEA.

Pre triedu ocele S 355 a vzpernú dĺžku 5,20 m (v tabuľke hodnoty medzi 5,0 m a 6,0 m) overíme, či hodnoty Nbyrd a Nbzrd (vzperné odolnosti prútu v tlaku pri vybočení kolmo k osiam yy a zz) sú väčšie ako návrhová osová sila stĺpa Ned = 288 kN.

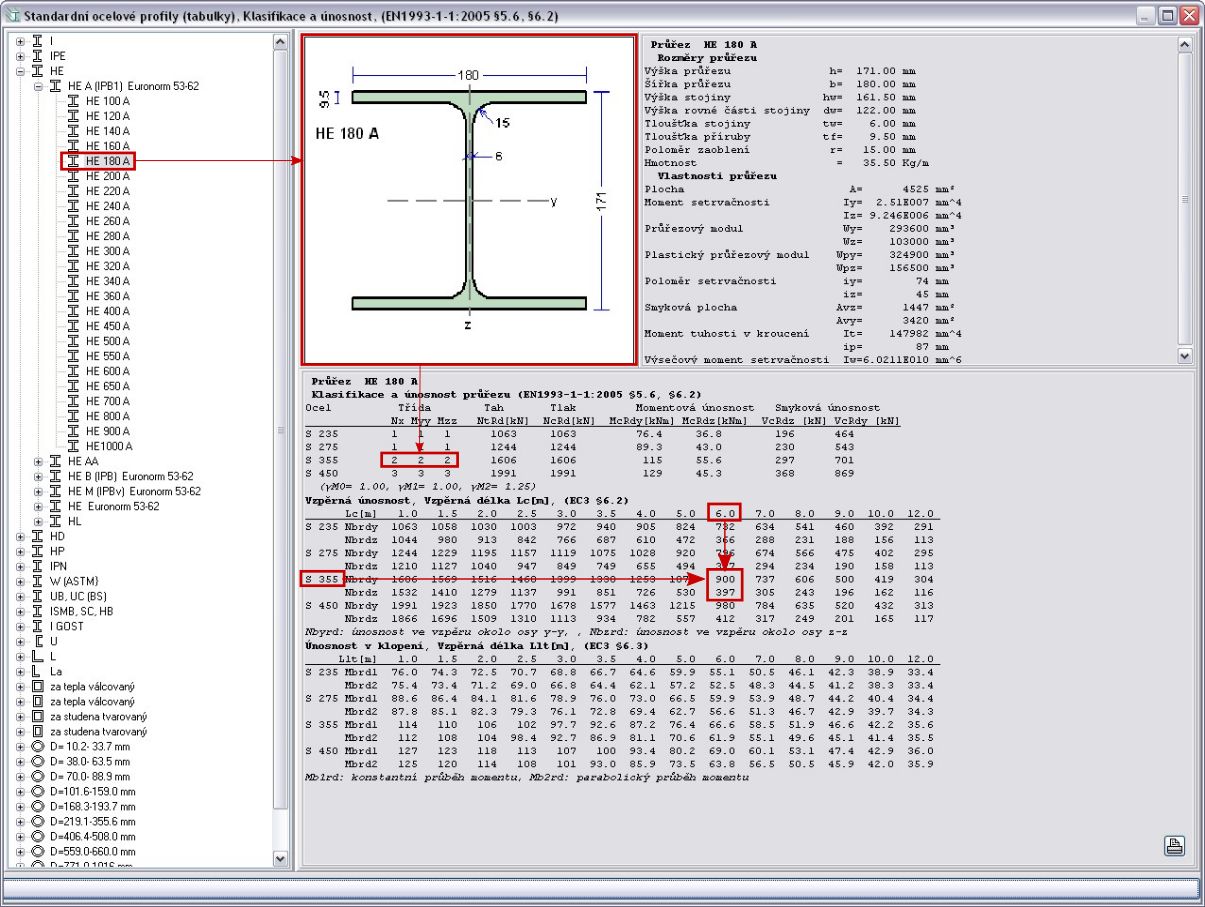

Podmienka je splnená pre profil HE 180 A.

Pre vzpernú dĺžku 6,0 m > 5,20 m má prút vyššie uvedeného profilu vzpernú odolnosť v tlaku
Nbyrd = 900 kN > 288 kN a Nbzrd = 397 kN > 288 kN.

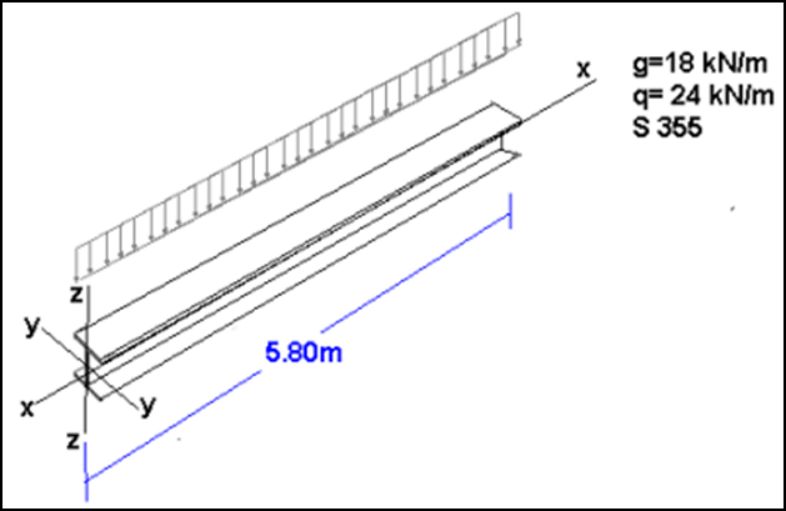

Príklad 2

Trieda ocele S 355.

Návrhové zaťaženie:
qed = 1,35 x 18,0 + 1,50 x 24,0 = 60,30 kN/m

Maximálny návrhový ohybový moment:
My,ed = 60,30 x 5,80^2 / 8 = 253,6 kNm

Maximálna návrhová šmyková sila:
Vz,ed = 60,30 x 5,80 / 2 = 174,9 kN

V hlavnom okne programu, zvolíme Klasifikace a únosnost standardních profilů.

Z roztváracieho zoznamu v ľavom paneli vyberieme profily typu IPE.

Kliknutím na + sa okamžite zobrazia všetky dostupné veľkosti profilu IPE.

Pre triedu ocele S 355 a vzpernú dĺžku pri klopení Lli = 5,80 m (v tabuľke hodnotu pre 6,0 m) overíme, či hodnota Mbrd2 (parabolický priebeh momentové čiary) je väčší ako maximálny návrhový moment na nosníku
My,ed = 253,6 kNm.

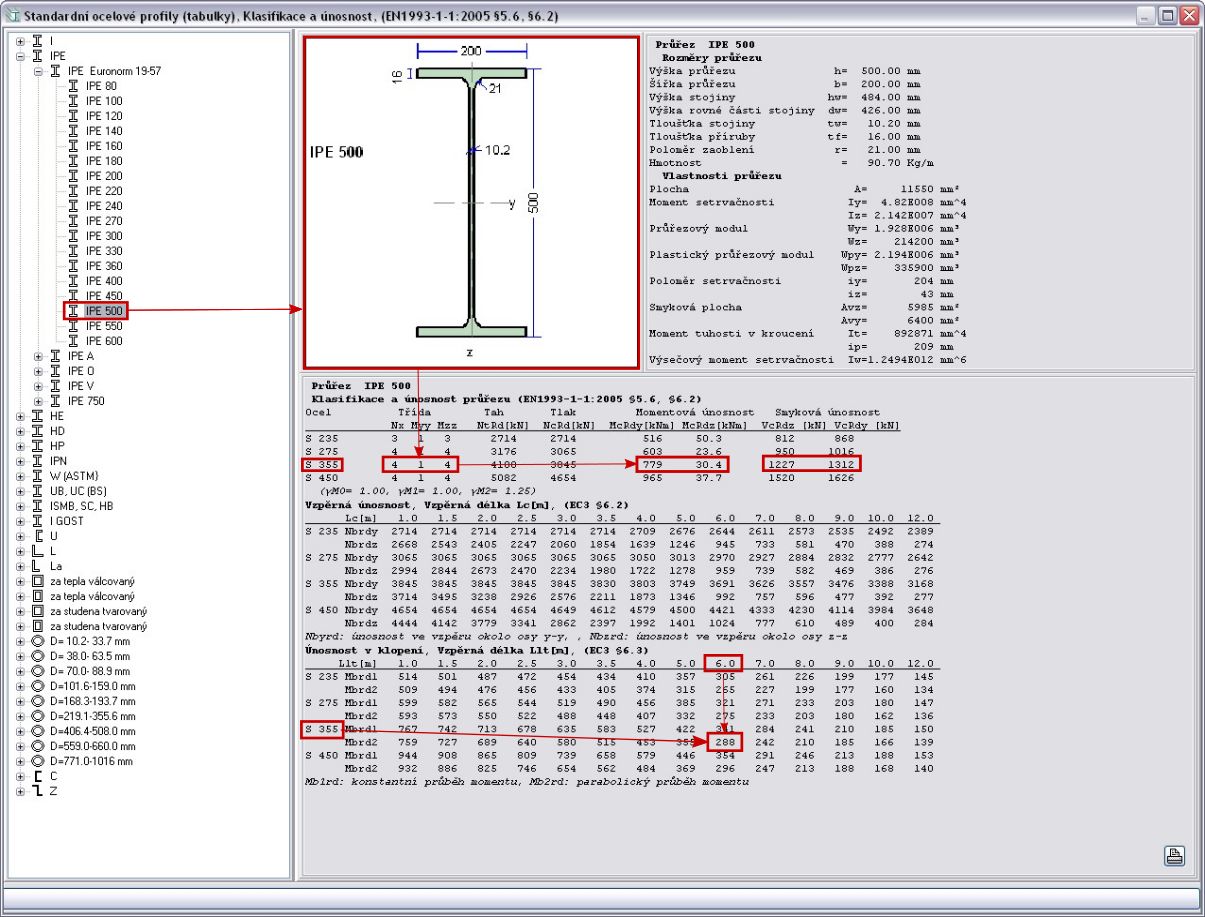

Podmienka je splnená pre profil IPE 500.

Pre vzpernú dĺžku pri klopení 6,0 m > 5,80 m má prút vyššie uvedeného profilu odolnosť v ohybe pri klopení
Mbrd2 = 288 kNm > 253,6 kNm.

Vo vyššie uvedenej tabuľke môžeme tiež zistiť odolnosť v šmyku a v ohybe.
Šmyková odolnosť je VcRdz = 1227 kN , ohybová odolnosť McRdy = 779 kNm.
